文章來源 : 廣東優科檢測 發表時間：2022-08-25 瀏覽數量：
設備的輸入電壓為正弦波（50Hz或者60Hz），當該電壓的輸入負載為非線性電路時，將會使得輸入電流發生畸變，即輸入電流不為正弦波，根據傅利葉變換，非正弦波信號在頻域將會存在諧波，這些諧波電流將會降低設備電源的使用效率，并且會倒灌至電網，對電網產生污染。EMC諧波電流測試主要測量EUT工作時注入到電網中的諧波。
在低壓供電設備范疇內，涉及到的產品標準有：
IEC 61000-3-2(額定電流小于16A);
IEC 61000-3-4(額定電流大于16A)；
IEC 61000-3-12(額定電流大于16A小于75A）。
對應的EN標準中只有EN 61000-3-2和EN 61000-3-12列在了歐盟EMC協調標準的官方公報（EU OJ）中。因此對于大于75A的設備沒有相應的協調標準。以下的討論基于61000-3-2和61000-3-12(簡稱-3-2和-3-12)。而涉及到測試方法的基礎標準為IEC 61000-4-7。
1) 儀器和設備：

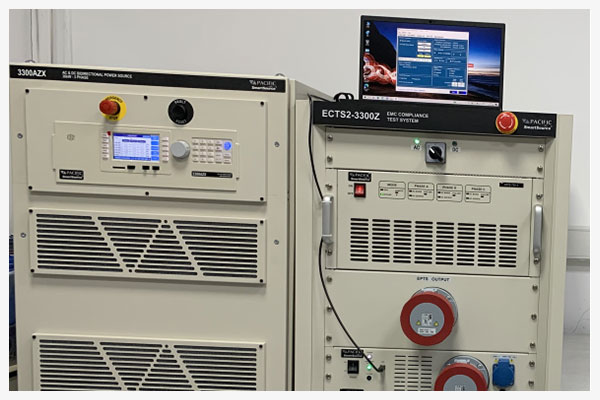

諧波分析儀，純凈AC電源
2) 測試頻段：
2次至40次諧波，即100Hz-2kHz
3) 測試限值：
-3-2中根據產品的分類Class A/B/C/D有不同限值；-3-12中基于不同的短路比（Rsce）有不同限值。
4) 控制方法：
諧波標準不同與其他標準，它對產品控制方法的設計有所要求。在-3-2中，對供電電源進行非對稱控制及半波整流是不允許的，除非滿足下列條件之一：是檢測不安全狀況唯一可用方法、被控制部分功率小于等于100W、被控制設備是兩芯軟線供電并且短時使用;在-3-12中，只允許使用對稱控制方法，針對發熱元件的對稱控制方法只能用于專業設備中，并且前提是該專業設備的主要目的不是用于加熱。
5) 測試過程：
根據-3-2：首先確定設備的分類Class A/B/C/D，在諧波分析軟件中選擇分類，設定測量時間（測量時間需要足夠長以滿足測試可重復性的要求，一般默認是2.5min）。設備工作模式的選擇首先參照附錄C，如果在附錄C中沒有列出，那么選擇合適的工作方式使之產生最大諧波電流。諧波分析軟件會根據采樣電流算出各次諧波電流的大小，并與限值比較得出測試結果。
根據-3-12：首先假定設備最小短路比(Minimum Rsce）為33，然后根據不同設備類型（單相、平衡三相等)選擇限值與實際測量得到的設備產生的各次諧波電流、總諧波畸變(THD）、加權諧波畸變(PWHD）幾個參數作比較，若設備產生的這些參數滿足短路比33條件下的限值，那OK，廠家可以在說明書中宣稱“Equipment complying with IEC 61000-3-12”，可以不受限制的連入供電系統；如果設備產生的幾種參數超過短路比33條件下的限值，那么可以根據測量得到的值，并參考其他更高短路比（66，120或更大等）的限值，重新確定設備的最小短路比，根據新的最小短路比，結合設備的額定電流，可以算出所接入電網需要的最小短路容量（Ssc），廠家需要在說明書中指出需要用戶向供電部門確認設備所接入的電網擁有超過該短路容量的能力。-3-2附錄C中的設備工作模式要求同樣適用于-3-12。
辦理EMC諧波電流測試，請聯系第三方EMC檢測機構-優科檢測認證。 我們將以優惠的價格和周到的服務為您提供專業高效的檢測認證服務。 如果您向我們提供產品圖片和規格，我們將根據您的產品給出相應的周期、報價和具體方案。 歡迎您來電咨詢！
