文章來源 : 廣東優科檢測 發表時間：2022-09-27 瀏覽數量：
球壓測試主要測試什么？球壓測試主要測試支持、保護帶電體的絕緣材料的耐熱特性。材料（特別是熱塑性材料）的耐熱特性是指材料在受熱情況下抗熱變形的能力。材料的耐熱特性一般采用球壓測試來驗證。
如果塑料軟化會導致安全防護失效，則直接安裝導電金屬零部件的熱塑性零部件應能充分耐熱。（IEC 62368-1）
5.4.1.10.1 Requirements Thermoplastic parts on which conductive metallic parts are directly mounted shall be sufficiently resistant to heat if softening of the plastic could result in the failure of a safeguard.
非金屬材料制成的產品外部部件（安全防護外殼）、用來支撐帶電部件和連接部件的絕緣材料（端子的絕緣支撐體）、作為附加絕緣加強絕緣的熱塑性材料都應該通過球壓測試。
GB/T 5169.21-2017、IEC 60695-10-2:2014 《電工電子產品著火危險試驗 第 21 部分：非正常熱球壓試驗方法》
球壓裝置、溫箱、支架、顯微鏡（10X）、溫度記錄儀等。
1、準備3個相同位置或相同材質的測試樣品，樣品厚度（可疊加多個樣品）為3.0±0.5mm，邊長或直徑至少為10mm且大致平行；
2、將測試樣品放置在15~35℃，相對濕度45%~75%的環境中保持至少24h；

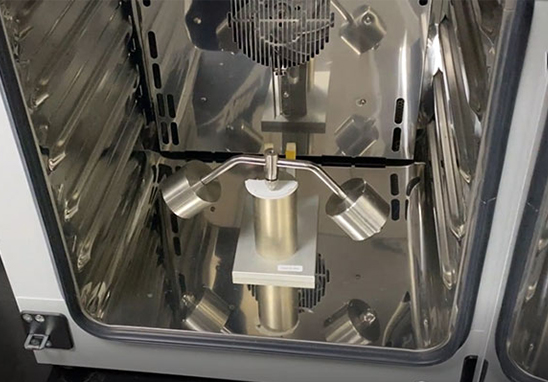

3、將溫箱打開，同時放入球壓裝置，注意保持水平。溫箱設置成指定的溫度，通過溫度記錄儀觀察球壓裝置50mm內溫度是否達到指定溫度，整個預熱流程至少3h。平衡后，將測試樣品放在球壓裝置正中心，保持樣品上表面水平。確保負載不會移動而影響測試結果。整個過程盡量快速簡短（不超過30s，5min內溫箱溫度恢復到指定溫度±2℃），以致不顯著影響試驗箱和試驗臺溫度。
注意：
球壓試驗根據材料用途分為兩類來進行試驗：
采用材料在正常狀態下的最高溫升+40℃，如果基準溫度低于對應類別的溫度值，則采用該類別的溫度值作為測試溫度，否則采用基準溫度作為測試溫度：
75℃類別：用于產品外部部件的材料，最低測試溫度為75℃；
125℃類別：用于支撐帶電部件的材料，最低測試溫度為125℃。
4、試驗時間為60±2分鐘，到時間后，移走球壓裝置，并在10秒內將測試樣品浸入20±5℃的水中，浸泡6±2分鐘后，取出樣品擦干水跡。

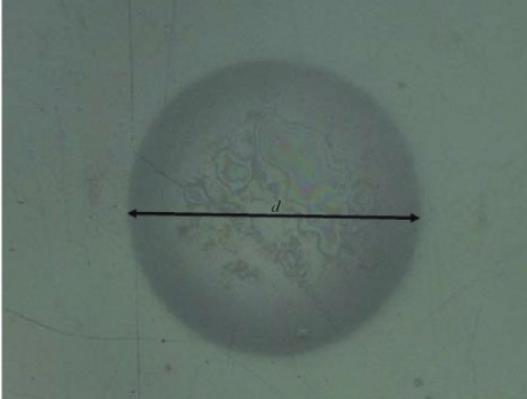

5、使用帶光學顯微鏡（非指定），在3分鐘內測量球壓裝置產生的壓痕的最大直徑d。尺寸d是能測量出從壓痕的一端清晰邊界到另一端清晰邊界之間的最大距離。應排除任何向上的形變。
測試小技巧：
在樣品放入溫箱前，用記號筆在樣品表面均勻涂抹1mmx1mm的區域，測試時，將壓力球放入該區域內。
實踐證明，通過這種方法會使得壓痕的邊界格外清晰，很方便顯微鏡的測量。（測試完再涂色，效果不佳哦。）
6、如果對測試結果有懷疑，應對另2各樣品進行上述試驗。
尺寸d不得超過2mm。
1、不同類別的產品對應不同的應用場合的球壓試驗存在一定的差異。如，60335-1對于附件絕緣或加強絕緣的熱塑材料，還要考慮異常狀下的最高溫升；
2、球壓試驗只是一種考察耐熱特性的統一方法，試驗結果只能作為一種評估，不能簡單地認為試驗結果就是材料在實際使用過程中變形的程度。
3、舊版標準要求的測量是鋼球與材料接觸點的切面作為壓痕直徑。新版改為測量可以清楚觀察到的最大壓痕邊界。
