通常在電機、水泵的溫升測試中，都需要考核其線圈的溫升值。根據IEC/EN 60335-1標準要求，產品線圈的溫升是通過電阻法來確定的，線圈溫升的電阻法計算公式為：
Δt=R2-R1/R1*(k+t1)-(t2-t1)
公式中
Δt 為線圈溫升值，單位是K
t1 為測試開始時的室溫，單位是°C
t2 為測試結束時的室溫，單位是°C
k 為線圈材料系數，對于銅線圈為234.5
R1 為t1下測得的線圈阻值，單位是Ω
R2 為t2下測得的線圈阻值，單位是Ω
根據上述公式，我們需要獲得，測試開始時的室溫下線圈測得的電阻值（R1），以及在測試結束時的室溫下線圈測得的電阻值（R2），就可以使用公式計算出Δt。
然后，對照標準中的相應材料溫升限值TL，就能判定線圈的溫升是否符合要求。一般對于申請室溫下使用的產品，我們的測試環境溫度都是25°C，這樣可以直接將 t1= t2=25°C代入公式進行運算。
對于這些有使用環境溫度要求的產品，我們將使用一些設備如烘箱，制造出對應的使用環境溫度，把產品安放在該使用環境如125°C中，并獲得測試開始與結束時的線圈阻值，通過公式，我們將t1= t2=125°C代入進行運算，也會得出Δt。

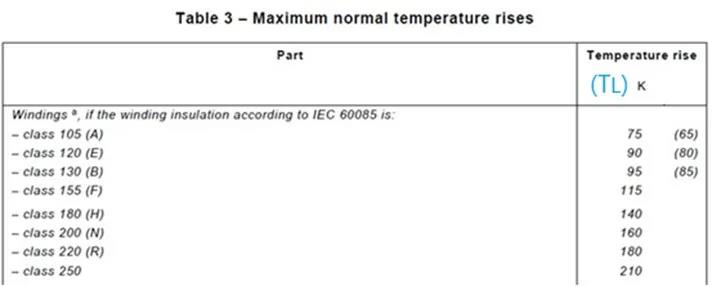

但需要特別注意的是，這個Δt是基于當前使用環境125°C得出的，不能直接對照標準IEC/EN 60335-1表3中的溫升限值TL。

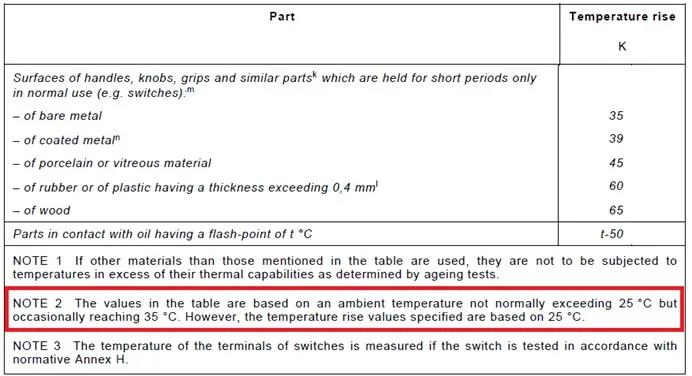

表3中的溫升限值TL是按環境溫度25°C為基礎的（表3注2有解釋），所以需要把溫升限值TL扣減去環境溫度偏差，即TL-(125-25)，這個結果才是我們要用作判定的溫升限值。

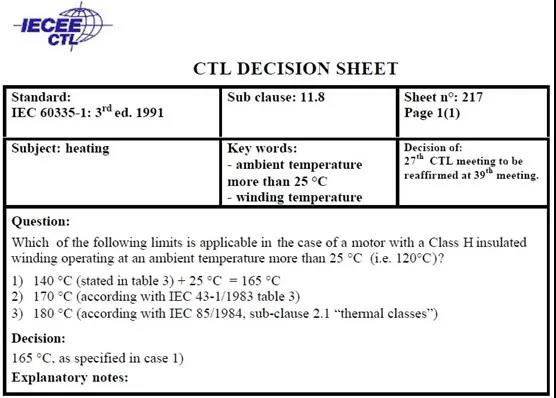

對于這個TL的解讀，標準技術委員會CTL也有討論結果，解釋在不同環境溫度下，線圈的耐溫限值都是表3中的溫升值加25°C，這是一個絕對值，表明線圈絕緣的耐受溫度，不會因環境溫度的變化而改變。
其實在運算中，我們也可以把125°C下測試結束時得到的R2，與25°C下測試開始時得到的R1，代入公式即R2-R1/R1*(k+25)-(25-25) <測試前后的環溫不變> 進行運算，這樣獲得的Δt就是基于25°C的環境溫度的，此時用于判定的溫升限值TL就無需扣減去環境溫度偏差了。
