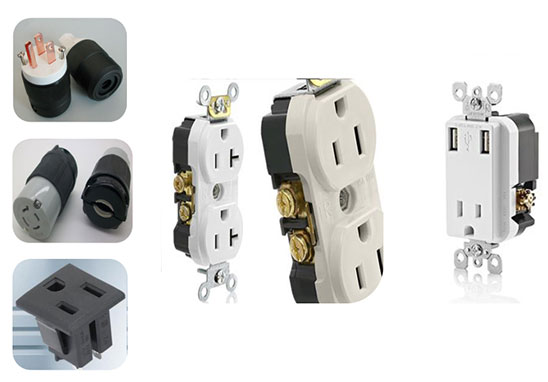

UL498/UL498A/UL817/UL1363為美國插頭插座UL認證標準，插頭插座的溫升是指在一定條件下通以試驗電流達到一定時間后，各測試部位的溫度與環境溫度的差值。溫升試驗是插頭插座型式試驗中的重要檢測項目之一，通過檢查插頭插座各關鍵部件的溫升值是否符合標準要求，考核載流部件的載流能力，以及器具在結構設計上的合理性。若插頭插座的溫升過高，在實際使用期間就存在起燃或因絕緣部件軟化而產生觸電的危險，同時還會加速絕緣材料的老化。
由于世界各國的電力系統不盡相同，插頭插座的型式尺寸更是千差萬別，致使相關安全標準的試驗方法存在很大差異，給插頭插座的設計生產者和檢測人員帶來不少困惑。接下來第三方美規插頭插座UL認證檢測機構-優科檢測認證為大家介紹UL498/UL498A/UL817/UL1363溫升測試方法。
1. 測試儀器和標準件：熱電偶、測試箱、安裝盒、插銷夾緊元件、標準保險管等。
2. 安裝和連接方式：安裝在暗裝金屬盒中，并置于測試箱的規定位置，可拆線插頭用BS6500中表16所示的1.25mm2、長度為1000±50mm的三芯軟線連接，不可拆線插頭則使用配備的長度為1000±50mm的軟線。
3. 試驗電壓和電流：試驗電壓各標準有不同要求；試驗電流為額定電流（對電線組件和電源軟線，采用軟線等容量的電流但不大于插頭的額定電流）。
4. 測溫部位和測溫方法：用熱電偶測試端子、插套或插銷，盡可能靠近插合面的位置（30℃）。
5. 試驗時間：達到穩定。
6. 結果評價：零火線夾緊元件溫升不應超過37K，端子/端頭或可觸及外表面的溫升不應超過52K，超過限值為不合格，否則為合格。
注意事項：
1. UL498A中的過流保護器溫升試驗和UL1363要求用額定電壓試驗；其他美國標準對試驗電壓無明確規定；
2. 美國標準中對于達到穩定指的是在環境溫度上連續3次讀數（間隔5分鐘）不再升高視為穩定。
美國插頭插座標準的溫升試驗方法有一個與其他國家標準不同的原則，就是要求除了被測部件外，其他熱源產生的熱應盡可能小，如在進行插座的溫升試驗時，采用實心插銷試驗插頭，試驗插頭的端子應用最短的且至少與插座具有同等載流容量的導線短接。在對電線組件和電源軟線的插頭插銷組件進行溫升試驗時，要求采用軟線等容量的電流（但不大于插頭的額定電流）作為試驗電流，試驗時插頭并非插入相應插座，而是用導線將插銷端部短接，軟線長度不超過38mm，且對軟線容量不大于18A的采用14AWG導線短接，否則用8AWG導線短接。
