突波抑制裝置的新要求
IEC 60950-1 第一版，如同先前的版本，已在附錄 P.1 (Annex P.1) 針對零件的強制性要求，提出突波抑制器 (Surge Suppressor) 需符合 UL 1449 標準的「瞬態電壓脈沖干擾抑制器 (Transient Voltage Surge Suppressors)」規定。在尚未公布的 UL 60950-1 第二版的附錄 P.2 (Annex P.2) 中，將允許一級電路內的壓敏電阻 (VDR) 可符合 IEC 61051-2 或 UL 1449 標準。至于用于其它獲許可應用的「非壓敏電阻突波抑制器」，若被視為關鍵性的安全零件時，則仍然必須符合 UL 1449 標準。
| IEC 60950-1 第二版新增了一項關于「突波抑制器 (Surge Suppressors) 的子條文 1.5.9，其摘要如下： | |
| 要求概述 | 新增理由 |
| 子條文 1.5.9.1 ─ 一般性 | |

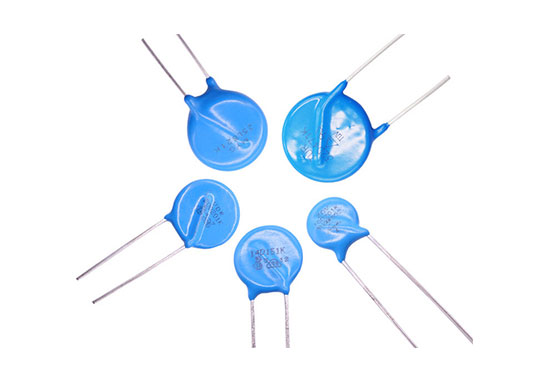

| 用于一級電路內的突波抑制器必須為壓敏電阻型 (VDR)，同時必須符合附錄 Q (Annex Q) 關于 VDR 的零件標淮。目前屬于 VDR 類型的突波抑制器包括變阻器 (Varistor) 或氧化金屬變阻器 (Metal Oxide Varistor)；而蒸氣管、碳磚或半導體裝置則不列入 VDR 類型。(備注：Annex Q 要求 VDR 須符合 IEC 61051-2 標淮針對電子設備變阻器的指定條文。可用于次級電路內的突波抑制器類型則未有明文規范。) | 由于 IEC 60950-1 前身并沒有任何部分針對突波抑制器的零件要求，負責制定該標淮的 IEC TC 108 技術委員會因而新增用于一級電路的突波抑制器須為 VDR 類型的要求，并且其須符合 IEC 61051-2 標淮的特定零件要求。 |
| 子條文 1.5.9.2 – VDR 的保護 | |
| 針對 VDRs 的保護裝置，則規定 VDRs 需附有過流保護或類似的中斷裝置∕工具、并和 VDRs 串聯在一起。 | VDRs 可能會出現短暫過電壓、因漏電流增加而出現的溫度過載，或因短路故障而出現燒焦及爆炸的狀況，所以 VDRs 應附有保護裝置。 |
| 子條文 1.5.9.3 ─ VDRs 作為功能性絕緣的架橋 | |
| 容許 VDRs 作為功能性絕緣的架橋 (Bridge)。 | 基于功能性絕緣被視為與火災風險有關連、加上用于一級電路內的 VDRs 均含在防火外殼內，子條文 1.5.9.2 的保護要求 (結合防火外殼)，即成為 VDRs 作為功能性絕緣架橋的一項適當保護。 |
| 子條文 1.5.9.4 ─ VDRs 作為基本絕緣的架橋 | |
| 只有當 VDRs 的其中一端為「可靠」接地 (例如 B 型可插式設備)，VDRs 才可作為基本絕緣的架橋。 | 假如 VDRs 在一級電路內操作時，便需要設有一可靠路徑與接地連接, 以作為一額外的保護, 因為基本絕緣被繞過分流會引發觸電危機。 |
| 子條文 1.5.9.5 ─ VDRs 作為輔助性、雙重或加強絕緣的架橋 | |
| VDRs 不可作為輔助性∕雙重∕加強絕緣的架橋。 | 當 VDRs 操作時，會越過絕緣成為一條導電路徑，假如 VDRs 可作為輔助性、雙重或加強絕緣架橋的話，與其相關連的「非 SELV 電壓」便可能蘊含觸電的風險。 |
對資訊科技產品的影響
由于 IEC 60950-1 首次明確提出用于資訊科技產品 (ITE) 的抑制突波裝置器的安全要求，因此不同的制造商和國家核證機構 (National Certification Bodies, NCBs) 在處理此零件的差異，將可待調和。
受影響的產品類別包括資訊產品電源供應器、和其他可直接連接至電網電源、其一級電路內含有內置電源及壓敏電阻的資訊產品。
而其主要的影響結果是─「只有 VDRs 可在一級電路內被用做突波抑制器」。鑒于其它裝置，如蒸氣管、碳磚或具有非線性電壓∕電流特點的半導體裝置等無法列入 VDRs 的規定，前述的零件將被禁止在一級電路內使用。這項規定將對一些現有的產品設計造成影響。
若僅為申請 UL認證的案例，由于 IEC 61015-2 的技術要求如同 UL 1449 標準，在美國已是一套完備的技術性零件標準，因此 UL 60950-1 第二版將允許 VDRs 符合 IEC 61015-2 或 UL 1449 標準。然而對于 UL 認可的 ITE 產品而言，若 VDRs 只符合 IEC 61015-2 標準、而且并非取得符合 UL 1449 標準的認可，其將會受到 「UL 零件接受政策 (Component Acceptance Policy)」的監督，包括 UL 后續檢驗服務的執行。
