文章來源 : 廣東優科檢測 發表時間：2023-05-25 瀏覽數量：

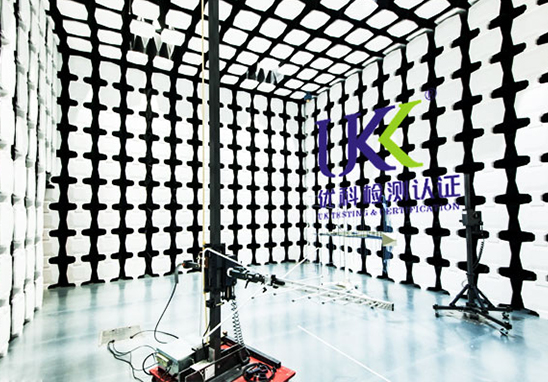

電磁輻射騷擾主要是指被測產品正常工作時，能量以電磁波的形式發射到空間，并在空間傳播的現象，對周圍環境中的設備可能造成嚴重干擾。EMI輻射測試是電磁兼容的重要內容，測試一般在暗室中進行。
測試頻率范圍：最新標準規定，要求測量30MHz-6GHz。?
測量距離：是指EUT最接近天線的一點與天線中心在地面上投影間的距離。優先采用10米法，可選3米法。
天線高度：天線距離地面的高度應在規定的范圍內變化，以便獲得直射波和反射波同相位時會出現的最大讀數。對于測量距離≤10米時，天線高度最好在1米~4米間變化。
測試設備：EMI接收機、接收天線、前置放大器、OIEMC測試軟件等。
1. 電源線問題
加裝或更換電源線濾波器，應注意安裝的位置（可裝放在機箱中電源線入口端）和安裝的情況，要保證濾波器外殼與機箱搭界良好、接地良好；對于高頻濾波，可考慮在電源線入口的部分套裝鐵氧體磁環以及換成屏蔽電纜；對于采取屏蔽線纜，屏蔽層最好與機箱采用360度搭界方式。
2. 信號線問題
在信號線上套鐵氧體磁環，或者換用屏蔽電纜，必要時再套上鐵氧體磁環；對信號線進行濾波（共模濾波），必要時將連接器改用濾波陣列板或濾波連接器。
抑制輻射騷擾的最好方法還是重新對PCB的設計進行修正并重新合理設計和選用通過認證的電子元器件。
1. 金屬機箱屏蔽性能的改善
改善機箱的結構，減小機箱縫隙，增加接合面上的禁錮件數目及接觸表面的平整度，采取永久性的接縫，用導電襯墊來改善接觸表面的接觸性能；通風口應采用防塵板，或采用波導通風板，鍵盤等應采用隔艙；印刷板及設備內部布線等可能產生輻射騷擾的布局，應遠離縫隙或功能行開孔的部位，或采取屏蔽的補救措施或重新布局。
2. 非金屬機箱改善
對機箱進行導電性噴涂，包括結合部分的縫隙，并保證機箱有導電性的連接；對產生或可能產生輻射的部分采取局部屏蔽，并將所有進入屏蔽體的導線進行濾波或加上吸收磁環；重新考慮線路板的布局，盡可能使信號及其回線的環路為最小 。
優科檢測是獲得CNAS資質認可的第三方EMI輻射測試機構，實驗室具備EMI輻射測試資質和測試能力，可提供照明燈具、家用電器、電動工具、電子電器設備等產品第三方EMI輻射測試服務。
