隨著軍用電子元器件、模塊、整機對可靠性的要求不斷提升，“環境應力篩選（ESS）”已成為軍品質量控制的重要手段。其中GJB1032A-2020《電子產品環境應力篩選方法》是軍品篩選的核心標準。
軍用品、航天、電子裝備廠商普遍做 ESS，是因為：
1. 提前暴露“早期故障”
軍品可靠性要求高，很多電子元件的缺陷會在高溫變化、振動條件下暴露出來。
2. 降低整機后期故障率
ESS 能顯著降低“浴盆曲線前段”失效率，提高產品在任務期間的可靠性。
3. 滿足軍方檢測要求
招投標、軍檢驗收（如GJB9001C體系）普遍要求提供ESS記錄與報告。
4. 第三方排查質量一致性
對多批次采購元件、外協模塊進行一致性驗證。
結合客戶咨詢中最常見的誤區，總結如下：
誤區1：ESS = 做更多溫度循環
并不是循環越多越好，GJB 1032A 已給出明確區間，需要基于產品成熟度剪裁。
誤區2：抽樣方案適用于所有產品
抽樣必須滿足：
- 產品非常成熟
- 失效區間穩定
- 供應商質量穩定
否則不推薦抽樣，因為 任一失效即整批不通過。
誤區3：隨機振動必須多軸同時做
標準僅要求：
- 默認板件做垂直方向
- 有需要才多軸
GJB1032A 對振動譜密度有明確規定。
誤區4：ESS 能替代環境可靠性試驗
ESS 主要用于“缺陷剔除”，不能替代高溫壽命、濕熱、沖擊等正式可靠性試驗。
適用于研制與批產階段的軍用電子產品，包括：
- 地面固定設備
- 地面移動設備
- 艦船用設備
- 飛機用設備及外掛
- 導彈用設備
- 其他軍用電子裝備
篩選對象包括：
- 印制電路板組件（PCBA）
- 電子組件
- 整機
- 系統
- 光電、機電、電化學類產品（可參考使用）
1. 溫度循環篩選（缺陷剔除 & 無故障檢驗）
- 高低溫極限值由產品規范或設計指標確定；
- 溫度保持時間需保證產品熱平衡；
- 循環時間一般 3h20min 或 4h；
- 溫變率 ≥ 10℃/min（整機可剪裁至 ≥5℃/min）；
- 缺陷剔除階段：≥ 10次循環
- 無故障檢驗：≥ 10次循環（可依據產品成熟度剪裁）
2. 隨機振動篩選（缺陷剔除 & 無故障檢驗）
- 振動譜密度按標準圖 3；
- 可將頻率延伸至 5–10 Hz 以激發共振；
- 默認施振方向為板件垂直方向；
- 缺陷剔除階段：5 min；
- 無故障檢驗階段：5–15 min；
- 總時長不超過 20 min；
- 采用多點平均控制，帶寬 ≤ 5Hz。
3. 綜合環境應力篩選（溫度 + 振動）
適用于：
- 復雜模塊
- 航空/導彈設備
- 熱、振動共同作用顯著的場景
應力種類、水平需經過技術論證。
4. 抽樣/簡化方案（附錄D）
抽樣方案
- 參考 GB/T 8052；
- 任一件失效 → 整批不合格。
簡化方案
適用于：
- 產品成熟穩定
- 歷史失效率極低
- 各批次一致性良好
可在缺陷剔除階段計入無故障檢驗階段，只要前 10次連續無故障可免后續循環。
5. 剪裁原則（GJB1032A-2020 第7章）
可剪裁內容：
- 循環次數（但不得低于最少 10 次）
- 溫度變化率
- 振動控制點
- 隨機振動時間（不得超 30 min）
不能剪裁的核心要求：
- 關鍵應力水平不能降低
- 測試目的不能改變
- 故障處理流程必須有效（FRACAS）
1. 初始性能檢測（基線）
2. 缺陷剔除篩選（溫循環/振動）
3. 無故障檢驗
4. 最終性能檢測
5. 篩選數據記錄與報告歸檔
1. 技術方案評估： 根據產品資料制定篩選條件與剪裁方案。
2. 設備編程與治具制作：溫度曲線編程、振動譜設定、多點控制。
3. 初檢：輸入電壓、功能檢查、外觀記錄。
4. ESS 篩選執行：溫循環 / 隨機振動 / 綜合篩選。
5. 故障記錄與分析（FRACAS）：定位失效件，判斷是否單件缺陷或系統問題。
6. 復測與最終檢驗：驗證修復件或篩后產品一致性。
7. 出具第三方GJB篩選報告：含全程曲線、參數、記錄、故障分析。
我們具備GJB篩選CNAS資質，服務范圍覆蓋：
- 電子元器件篩選（半導體、分立器件、電容、電阻等）
- 集成電路 IC 篩選（軍品級/航天級）
- PCBA/模塊篩選（導彈、航空、雷達常用）
- 整機篩選（機電類、光電類、通信設備）
可提供的篩選類型：
- 溫度循環（10℃/min–20℃/min）
- 隨機振動（標準譜、多軸）
- 綜合應力篩選（TVAC/溫振聯合）
- 多級篩選（元器件 → 模塊 → 整機）
- 抽樣方案/簡化方案設計（符合 GJB1032A 要求）
- 全流程FRACAS故障分析
優勢：
- 軍工體系專業團隊

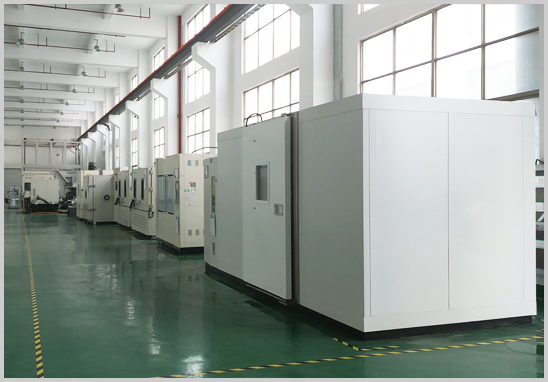

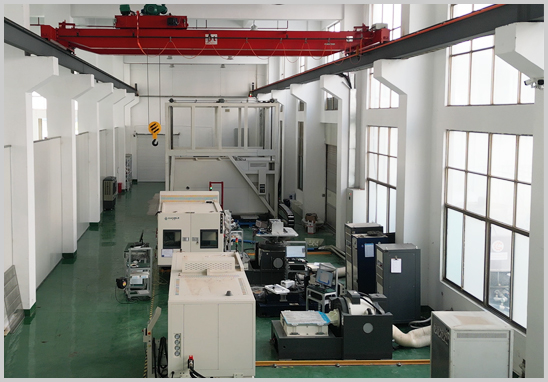

- 全套溫度循環/振動設備匹配 GJB 要求
- 一站式篩選 + 失效分析 + 報告
- 可配合軍檢、第三方見證、客戶駐場
Q1：不是所有產品都必須做 ESS，對嗎？
對。標準允許對敏感產品免篩（如附錄 7.4）。
Q2：產品剛研發出來，需要做全項篩選嗎？
研發初期建議：
- 溫度循環（剔除工藝和焊接問題）
- 振動（暴露結構缺陷）
批產后期可逐步剪裁。
Q3：溫變率達不到 10℃/min 行不行？
整機允許剪裁至 ≥5℃/min（出處：GJB1032A 第7章）。
Q4：IC 小芯片也要做 ESS？
軍用 IC 普遍需要篩選，特別是：
- 電源管理芯片
- FPGA
- ADC/DAC
- 功率器件
Q5：做ESS會損傷產品嗎？
ESS 的目的不是“損傷”產品，而是讓早期缺陷暴露。
如果ESS破壞了產品，往往說明設計或工藝存在隱患。
GJB1032A環境應力篩選不是單純的“做幾次溫度循環、做幾分鐘振動”，而是一套結合產品生命周期、成熟度、質量數據、故障反饋的系統工程。

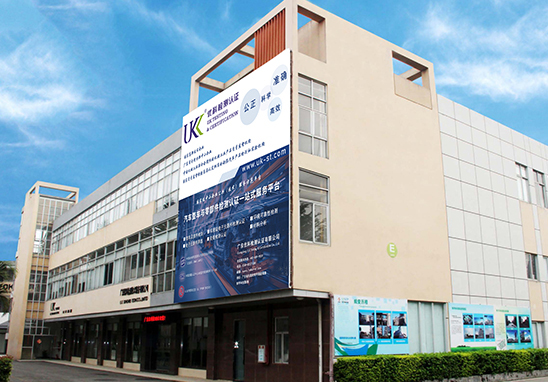

作為專業第三方軍用電子元器件與軍用電子產品GJB篩選機構，優科檢測認證可為客戶提供：
- 標準符合性方案
- 篩選執行
- 故障分析
- 全程數據記錄
- 可用于軍檢/交付的正式報告
如果你正在尋找GJB1032A環境應力篩選服務，歡迎隨時與我們聯系。
