被動元器件又稱為無源器件，是指不影響信號基本特征，僅令訊號通過而未加以更改的電路元件，最常見的有電阻、電容、電感、陶振、晶振、變壓器等。被動元件，區別于主動元件。而國內此前則稱無源器件和有源器件。被動元件內無需電源驅動且自身不耗電，僅通過輸入信號即可作出放大，震蕩和計算的反應，而不需要外加激勵單元。各類電子產品都包含被動元件，被動元件為電子電路產業之基石。被動元器件應用到汽車電子領域需要通過AEC-Q200認證，接下來優科實驗室將與大家分享被動元器件AEC-Q200認證需要做哪些可靠性測試？

被動元器件AEC-Q200認證可靠性測試項目

AEC-Q200測試是對元器件品質與可靠度的認可。近年來車載設備越來越多，對車用元件高可靠性的要求也越來越苛刻，每個部件都關系到汽車駕駛員及乘客的安全，因此選用優質元器件非常關鍵。下面介紹一下AEC-Q200中常用的可靠性檢測項目。

板彎曲測試

測試類型：板彎曲測試

測試要求：無明顯的外觀缺陷。

參考標準：AEC-Q200-005 (Sample Size：30 PCS )

測試方法：該儀器包括機械裝置，它可以應用利用線路板彎曲的力至少為Dx=2mm或根據用戶規格或Q200所定義的力。施加外力應持續60+5秒鐘，僅向線路板施加1次外力。

貼片器件端子強度測試

測試類型：端子強度測試

測試要求：無明顯的外觀缺陷。

參考標準：AEC-Q200-006

測試方法：施加一個17.7N（1.8kg)的力到測試器件的側面，此外力的施加時間為60+1秒。

引腳器件端子強度測試

測試類型：端子強度測試

測試要求：無明顯的外觀缺陷。

參考標準：MIL-STD-202 Method 211

測試方法：只進行引腳器件的引腳牢固性測試。條件A(910克);C(1.13公 斤);E(1.45公斤-mm)。

高溫儲存試驗

測試類型：高溫儲存試驗

測試要求：

- 無明顯的外觀缺陷。

- ΔL/L≦10%

- ΔDCR/DCR≦10%

參考標準：MIL-STD-202G Method 108

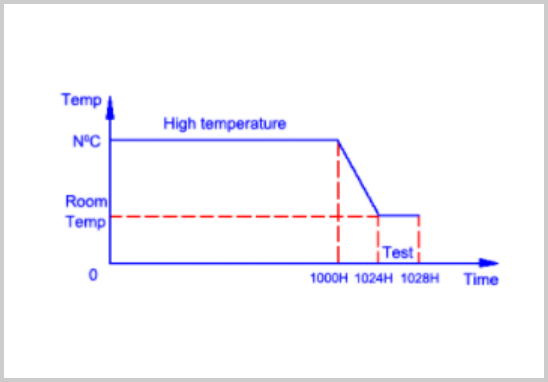

測試方法：溫度: N℃ (N:依據產品規格設定)

在額定工作溫度下放置器件1000 小時.例如:125℃的產品可以在 125℃下存儲1000 小時,同樣地也適用于105℃和85℃的產品不通電。試驗結束后24±4 小時內進行測試。

溫度循環試驗

測試類型：溫度循環試驗

測試要求：

- 無明顯的外觀缺陷。

- ΔL/L≦10%

- ΔDCR/DCR≦10%

參考標準：JESD22 Method JA-104

測試方法：溫度：N°C（N：依據產品規格設定）

1000個循環（-40°C到125°C）。注意：85°C或105°C的產品，1000個循環應在其溫度等級下進行。實驗完成24±4個小時后，再進行實驗。每種溫度的停留時間不超過30分鐘，轉換時間不超過1分鐘。

高溫高濕試驗

測試類型：高溫高濕試驗

測試要求：

- 無明顯的外觀缺陷。

- ΔL/L≦10%

- ΔDCR/DCR≦10%

參考標準：MIL-STD-202G Method 103

測試方法：在85°C/濕85%的環境中放置1000小時不通電。試驗結束 后24±4 小時內進行測試。

工作壽命試驗

測試類型：工作壽命試驗

測試要求：

- 無明顯的外觀缺陷。

- ΔL/L≦10%

- ΔDCR/DCR≦10%

參考標準：MIL-PRF-27

測試方法：1000小時105°C，如產品溫度為125°C或155°C，應在其溫度下進行，試驗結束后24±4小時，進行試驗。

機械沖擊試驗

測試類型：機械沖擊試驗

測試要求：

- 無明顯的外觀缺陷。

- ΔL/L≦10%

- ΔDCR/DCR≦10%

參考標準：MIL-STD-202Method 213

測試方法：條件C：半正弦波、峰值加速度：100g.s；脈沖時間：6ms；采用半正弦波形，最大速度變化12.3英尺/秒。

振動測試

測試類型：振動測試

測試要求：

- 無明顯的外觀缺陷。

- ΔL/L≦10%

- ΔDCR/DCR≦10%

參考標準：MIL-STD-202 Method 204

測試方法：測試頻率從10HZ 到2000HZ, 5g 的力20 分鐘為一循環, XYZ 每個方向各12 循環。

焊錫耐熱測試

測試類型：焊錫耐熱測試

測試要求：

- 無明顯的外觀缺陷。

- ΔL/L≦10%

- ΔDCR/DCR≦10%

參考標準：MIL-STD-202Method 210

測試方法：

插件類:

樣品不進行預熱，在溫度260℃的條件下浸入本體1.5mm的深度10秒(260+0/-5℃)。

貼片類:

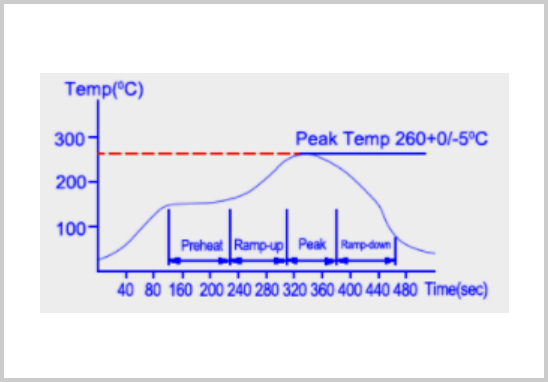

- 參考如下圖中的回流焊曲線，經過兩次；

- 峰值溫度：260+0/-5°C。

可焊性測試

測試類型：可焊性測試

測試要求：

- 無明顯的外觀缺陷。

- ΔL/L≦10%

- ΔDCR/DCR≦10%

參考標準：IPC J-STD-002D

測試方法：

- 蒸汽老化8 小時 (93℃);

- 于245℃±5℃的溫度下焊錫5s

耐溶劑試驗

測試類型：耐溶劑試驗

測試要求：無明顯的外觀缺陷。

參考標準：MIL-STD- 202 Method 215

注意：增加水洗清洗劑-OKEM清洗劑或其它相同的溶劑，不要使用禁止的溶劑。

電氣特性測試

測試類型：電氣特性測試

測試要求：

- 無明顯的外觀缺陷。

- ΔL/L≦10%

- ΔDCR/DCR≦10%

參考標準：User Spec.

上面是對被動元器件AEC-Q200認證需要做的可靠性測試項目的介紹，優科實驗室在半導體被動組件領域擁有廣泛的能力和資質，目前已幫助多家電容、電感、變壓器、晶振業者、被動組件廠通過AEC-Q200認證，以差異性的高附加值服務，最短的項目交付時間滿足被動組件產品相關的各類測試、檢驗、認證和保障的需求。
