變壓器要想通過EN61558-1認證，需要滿足相關的認證測試要求。廣東優科檢測是TUV目擊測試授權實驗室，熟悉變壓器EN61558-1認證標準和辦理流程，接下來為大家介紹變壓器EN61558-1認證測試要求。
變壓器EN61558-1認證標記要求
變壓器EN61558-1認證需要以下標記：
標稱輸入電壓或輸入電壓范圍；
標稱輸出電壓；
標稱輸出功率；
標稱輸出電流；
標稱輸入和輸出頻率；
變壓器種類符號；
廠商或銷售商名稱或商標；
產品型號；
僅適合室內使用的變壓器需標有相關符號

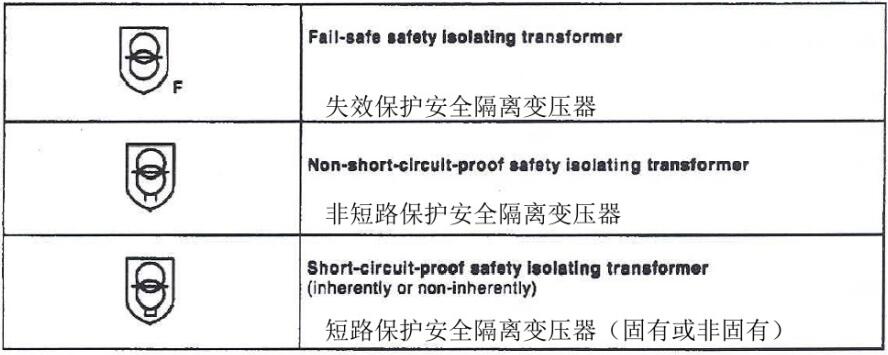

變壓器種類符號
機械變壓器高壓測試要求：
a) 變壓器輸入線圈端帶電部件和輸出線圈端帶電部件之間（基本絕緣） 2100V
b) 變壓器輸入線圈端帶電部件和輸出線圈端帶電部件之間（加強絕緣） 4200V
c) 跨越加強絕緣的帶電部件和變壓器殼體之間（加強絕緣） 4200V
電子變壓器高壓測試要求：
a) 變壓器輸入線圈端帶電部件和輸出線圈端帶電部件之間（基本絕緣） 1500V
b) 變壓器輸入線圈端帶電部件和輸出線圈端帶電部件之間（加強絕緣） 3000V
c) 跨越加強絕緣的帶電部件和變壓器殼體之間（加強絕緣） 3000V
短路和過載保護測試要求：
EN61558-1 point 15
變壓器不能由于在正常使用中發生的短路和過載而成為不全。
輸入1.06倍標稱電壓，短路輸出端電路。
在試驗中，變壓器將不得冒出火焰，溶化金屬，冒出危險量的有毒氣體或可燃性氣體，變壓器的溫度不得超過規定值。（線圈：165℃，外殼：105℃）。
試驗后，當冷卻到室溫，變壓器的絕緣需承受高壓測試。
變壓器EN61558-1認證功能測試要求：
負載條件下輸出電壓和輸出電流：
當變壓器輸入端連接到標稱供電電壓，標稱頻率和輸出端接入一個在標稱輸出電壓時產生標稱輸出功率的阻抗，輸出電壓偏差需不超過：
a) 對具有一個輸出電壓的固有短路保護變壓器，不超過10%；
b) 對具有多于一個輸出電壓的固有短路保護變壓器，最高輸出電壓不超過10%；其他輸出電壓不超過15%；
c) 對其他變壓器，輸出電壓不超過5%。
無負載輸出電壓：
| 變壓器類型 | 輸出電壓與無負載標稱輸出電壓的偏差（%） |
固有短路保護變壓器： -63VA | 100 |
其他變壓器： -10VA 10VA - 25VA 25VA - 63VA | 100 50 20 |
變壓器EN61558-1認證電源線和其他外部軟線要求
具有電源線的可移式變壓器，其電源線長度：
- 標稱直徑0.5mm2的不得超過2m；
- 標稱直徑超過0.5mm2的需超過2m。
室內使用變壓器的電源線：
- 對不超過3kg的變壓器，不得低于輕型PVC線（H03VV-F），或普通橡膠線（H05RR-F）；
- 對保護等級高于IPX0的變壓器，不得低于聚氯丁烯橡膠線（H05RN-F）；

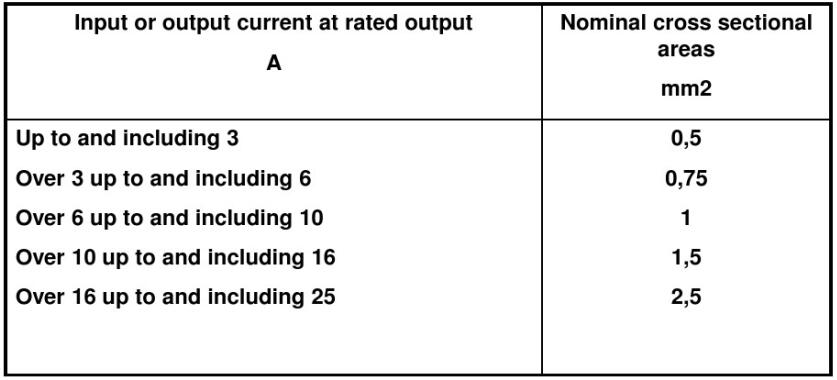

外部電源線標稱直徑不得小于下表值：
可移式變壓器需有線錨地使得電源線避免變壓器內部電氣連接點受拉力包括扭力的影響和電源線的絕緣受到腐蝕。
電源線需承受25次，30N的拉力。拉力施加在最不利的方向，不要猛然施力，每次1秒。
試驗后，電源線軸向位移不超過2mm。
機械強度要求：
可移式變壓器（無pin式）放置在正常使用位置，從25mm高度跌向一平滑的鋼板。跌落100次，每次跌落間隔不超過5秒。
以上就是關于變壓器EN61558-1認證測試要求的介紹，如果您有變壓器需要辦理UL、TUV認證，或想了解變壓器TUV認證費用和認證時間，請聯系廣東優科檢測工程師！
